スーパーフロー工法の特長
- 極めて高い流動性。
- 体積変化（減少）がない。
- ブリーディング率が1～2％と低率。
- 硬化熱が小さい。
配合例
| 高炉セメントB種 (kg/m3) |
流動化材 (kg/m3) |
水 (kg/m3) |
錬上り量 （リットル） |
設計圧縮強度 (N/mm2) |
|---|---|---|---|---|
| 240 | 50 | 901 | 1,000 | 0.2～0.5 |
| 300 | 50 | 881 | 1,000 | 0.5～1.0 |
| 400 | 50 | 848 | 1,000 | 1.0～1.5 |
| 500 | 50 | 815 | 1,000 | 2.0 |

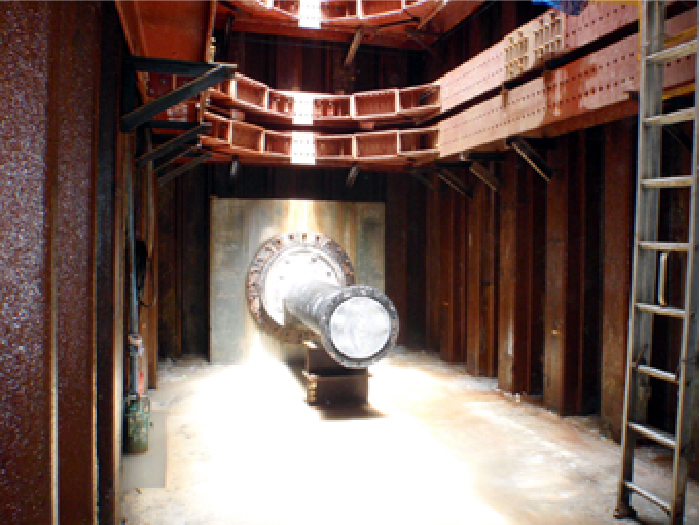

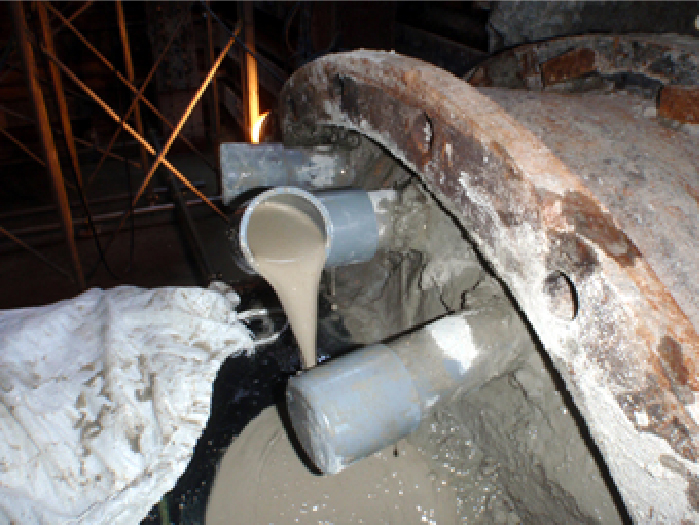

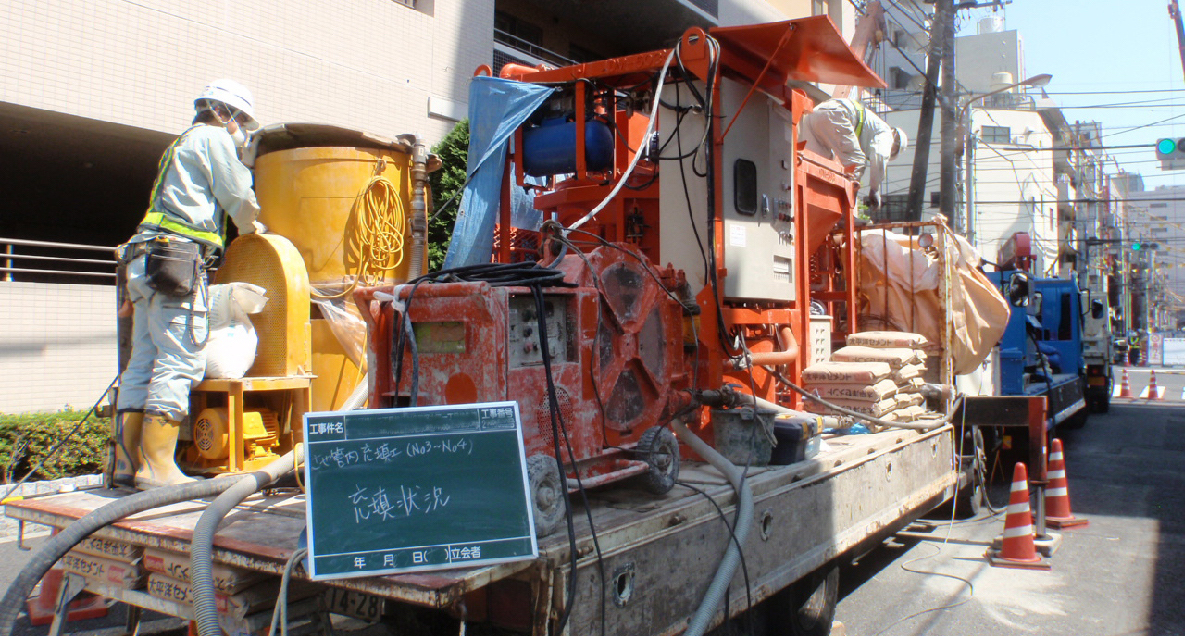

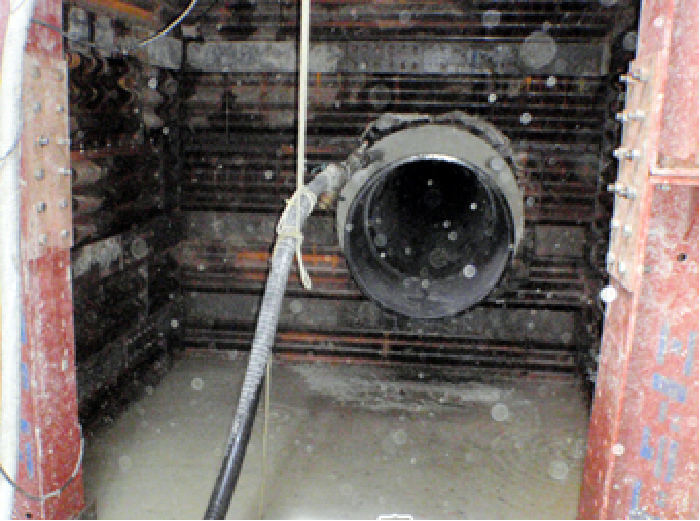

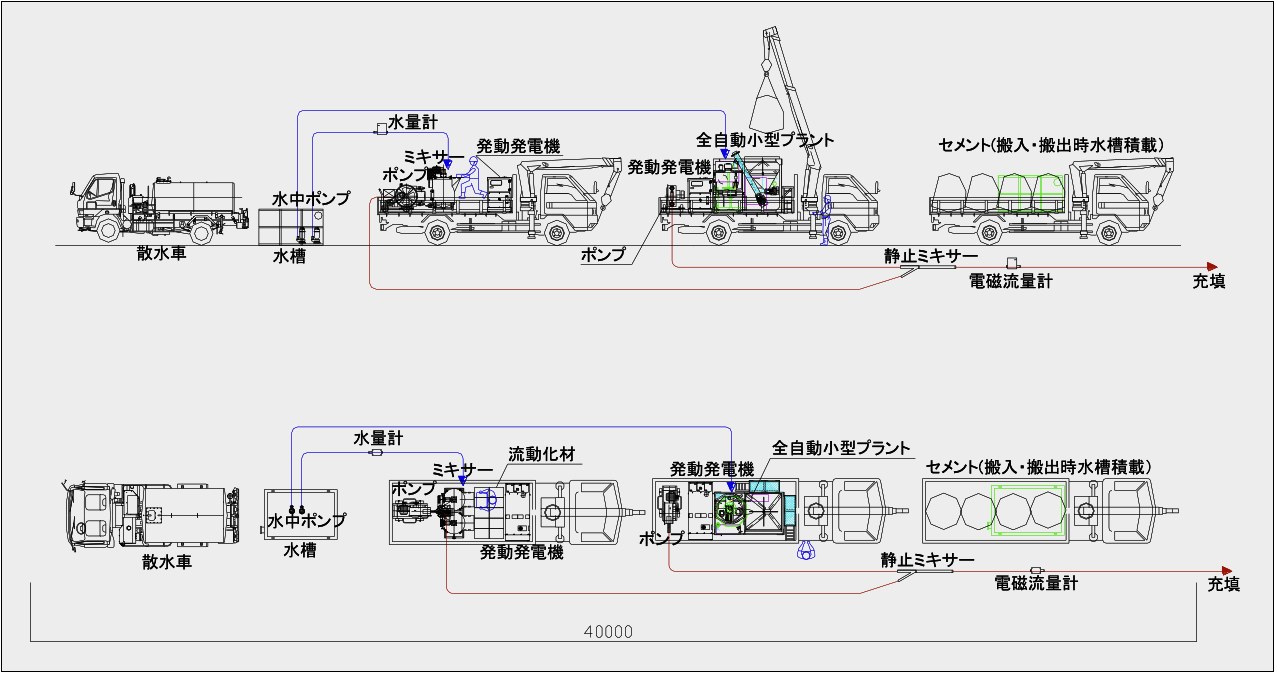

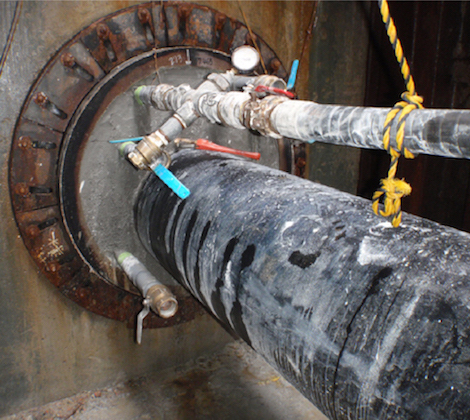

スーパーフロー工法の主な機械構成と配置図
